原来3D打印技术可以这样为电子厂家应对挑战的

发布日期:2018-09-14 浏览次数:2236
环球仪器早在数年前,已经意识到,3D打印机可以灵活地制作治具原型,在更短的时间内制作可用产品并送到客户手中。于是购买了Fortus 400MC 3D打印机,更成功解决了DIMM的送料器挑战。

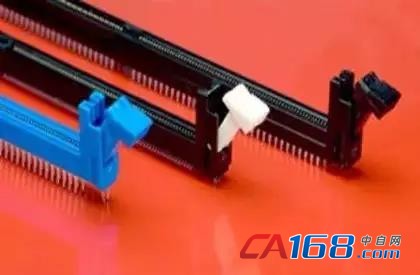

DDR4 DIMM连接器的挑战

自从新一代DIMM连接器即DDR4 DIMM诞生后,给电子制造商们带来了装配上的挑战。   首先,引脚间距更小。上一代产品DDR3 DIMM连接器通常有240个引脚,而同样大小的DDR4 DIMM连接器竟有288个引脚,数量足足增加了20%   为了让信号路由更容易,增加信号层的数量以驱动更多的功能,厂商们增加了DDR4 DIMM连接器的高度和厚度。   厂家需要在一个PCB上安装24DDR4 DIMM连接器,全部经人手从真空批量包装中取出来。因为引脚太多,操作员无法保证插件时手部平衡用力,经常导致引脚弯曲,也无法持续不间断地检查DDR4 DIMM连接器的每一个引脚,产量与直通率直线下降。   然而,自动化设备无法从真空批量包装中取出DDR4 DIMM,怎么办呢?

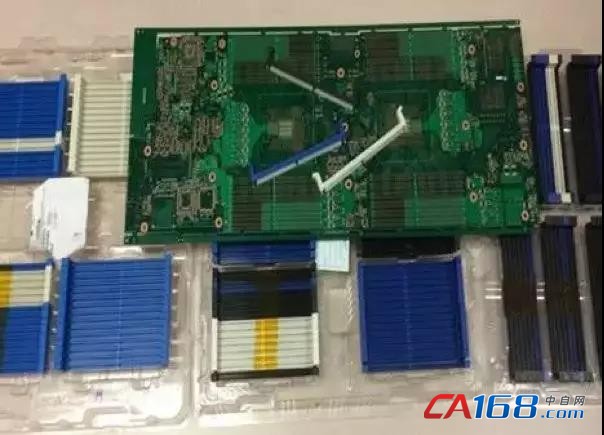

真空批量包装的DDR4 DIMM

环球仪器的解决方案
环球仪器的团队使用3D打印机技术, DDR4 DIMM连接器创造出一种新的包装解决方案,就是矩阵式托盘送料器。

矩阵式托盘送料器

环球仪器使用了一种特殊的防静电材料,在3D打印机上打印出这个送料器。   矩阵式托盘机送料器能够持续稳定地将DDR4 DIMM连接器送入SMT设备,从而达到自动、精准的贴装。     除了这款新型送料器,环球仪器还提给客户提供定制的夹具/适配器,以及对贴片机的视觉系统的修改,帮助客户将直通率从85%提升至99 %,也就是14 %的改善!

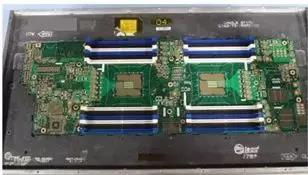

安装了24 DDR4 DIMM连接器的PCB
